Heat-Trap Einbauanleitung für HDD-Wakü
Lieferumfang:
Die Heat-Trap HDD-Wakü Rev.1.1 wird wie folgend Ausgeliefert (bei Bestellung mit Anschlüssen)
1 x HDD-Wakü (PAAR) nach Bestellung
2 x Gerade Anschlüsse nach Wahl
2 x 90° Anschlüsse nach Wahl
4 x M 3x16 Schrauben
4 x M 3 Muttern
Einbau:
Als erstes müssen Sie die Anschlüsse einschrauben.
Die 90° Anschlüsse müssen Sie dort einschrauben, wo der Abstand zum Blockende der Befestigungslöcher geringer ist. Dann die geraden Anschlüsse auf der anderen Seite einschrauben.
Nun nehmen Sie die Festplattenschrauben zur Hand (nicht im Lieferumfang enthalten) und stellen ihre Festplatte am besten hochkant auf den tisch und schrauben das erste Seitenteil an die Festplatte.
Passender Schlauch (nicht im Lieferumfang) zur Hand nehmen und auf Länge abtrennen.

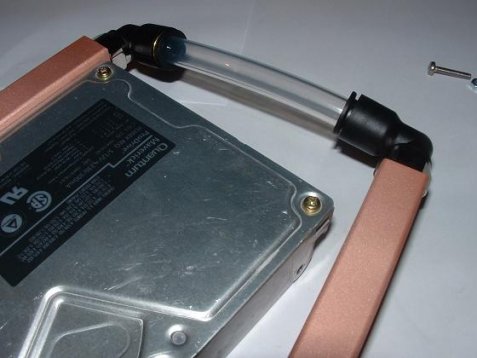

Schlauch in die Anschlüsse einstecken.
Danach das zweite Seitenteil an die Festplatte schrauben.
Nun die HDD-Wakü incl. Festplatte in den 5 1/4 Schacht per M3 Schrauben
befestigen und an ihr Schlauchsytem anschliesen.
Vor einschalten des Systems die HDD-Wakü auf DICHTHEIT überprüfen.
Keine Garantie auf Datenverlust
