Heat-Trap Einbauanleitung

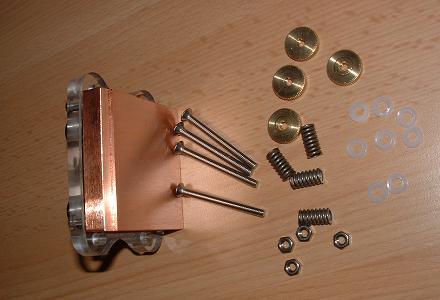

Lieferumfang:
Die Heat-Trap Rev. 1.0 wird wie folgt ausgeliefert:
- 1 x CPU Kühler je nach Bestellung incl. Anschlüsse nach Wahl
- 4 x Edelstahlschrauben M 4 x 50
- 4 x Rändelmuttern M 4
- 4 x Muttern M 4
- 4 x Federn
- 8 x Kunststoffunterlegscheiben
Einbau:

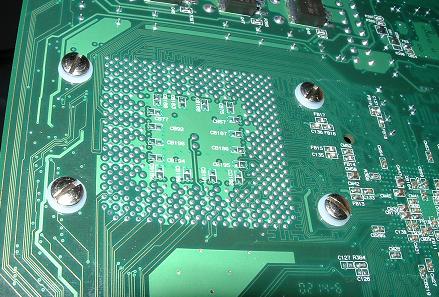

Als erstes müssen Sie ihr Mainboard ausbauen um die Heat-Trap montieren zu können. Nach dem Ausbau des Mainboards nehmen Sie je eine Edelstahlschraube und stülpen je eine Kunststoffunterlegscheibe darüber. Diese schieben Sie nun von unten durch das Mainboard

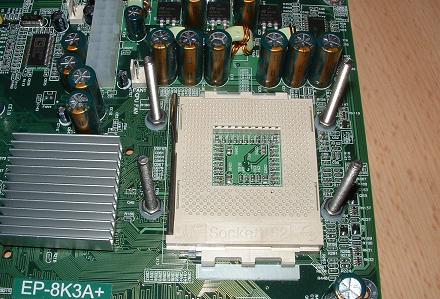

Nun stecken Sie wiederum je eine Kunststoffunterlegscheibe von oben auf die Schraube. Danach je eine Mutter drüber und handfest anziehen.

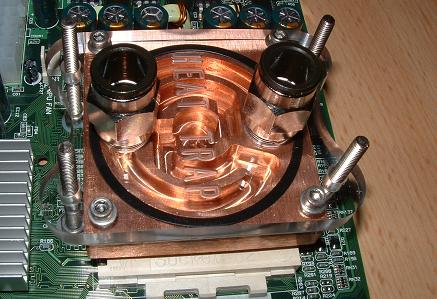

Nachdem Sie den Prozessor DIE mit Wärmeleitpaste hauchdünn beschichtet haben und die CPU in ihr Mainboard eingebaut haben, lassen Sie nun den CPU-Kühler langsam auf die CPU herab.
Nun kommt je eine Feder und eine Rändelmutter auf die Schrauben.

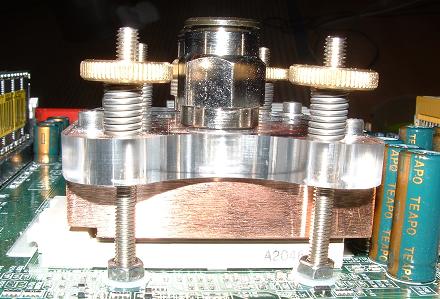

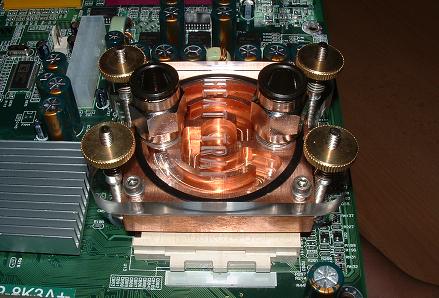

Jetzt die Rändelmuttern über Kreuz soweit anziehen, biss die Windungen der Federn fast aufeinanderliegen. Jedoch sollte noch ein Blatt Papier durch die Windungen passen um perfekten Anpressdruck auf die CPU zu haben.
VORSICHT: Bei zu weitem andrehen, kann der CPU-Kern zerbrechen.
Nun können Sie das Mainboard wieder einbauen und den CPU Kühler mit den Schläuchen verbinden.
Vor Inbetriebnahme auf DICHTHEIT bei ausgeschaltetem System testen.
Viel Spaß mit den Wasserkühlungs-Komponenten der Firma Heat-Trap.
KEINE GARANTIE bei Fehlerhaftermontage auf Hardware.
